參考標準Reference standards

GB/T 351-2019金屬材料 電阻率測量方法

適用范圍Scope of application

金屬材料電阻率測試儀

適用于測量金屬材料大的體積電阻率、質量電阻率、電導率及直流電阻比率等電性能的測量；自動正/負電流輸出，自動正/負電壓測量

金屬材料電阻率測試儀

定義及名詞解釋Definition and noun interpretation

單位長度電阻Resistance per unit length:

在溫度為20℃時，單位長度導體的電阻.

體積電阻率Volume resistivity:

在溫度為20℃時，單位長度、單位橫截面積導體的電阻.

質量電阻率Mass resistivity:

在溫度為20℃時，單位長度、單位質量導體的電阻.

電導率Conductivity:

用于描述物質中電荷流動難易程度的參數，數值等于電阻率的倒數.

直流電阻比率Direct-current resistance ratio:

同一試樣的不同位置或同一試樣同一位置的不同工藝在兩次相同條件下，直流電阻測量大的結構的比值.

6.電壓端子大的刀刃應銳利相互平行，且均垂直于試樣軸線.

7.電壓端子與相應的電流端子的間距不應小于試樣橫截面周長的1.5倍.

8.溫度示值誤差≤0.1℃.

參數資料technical data

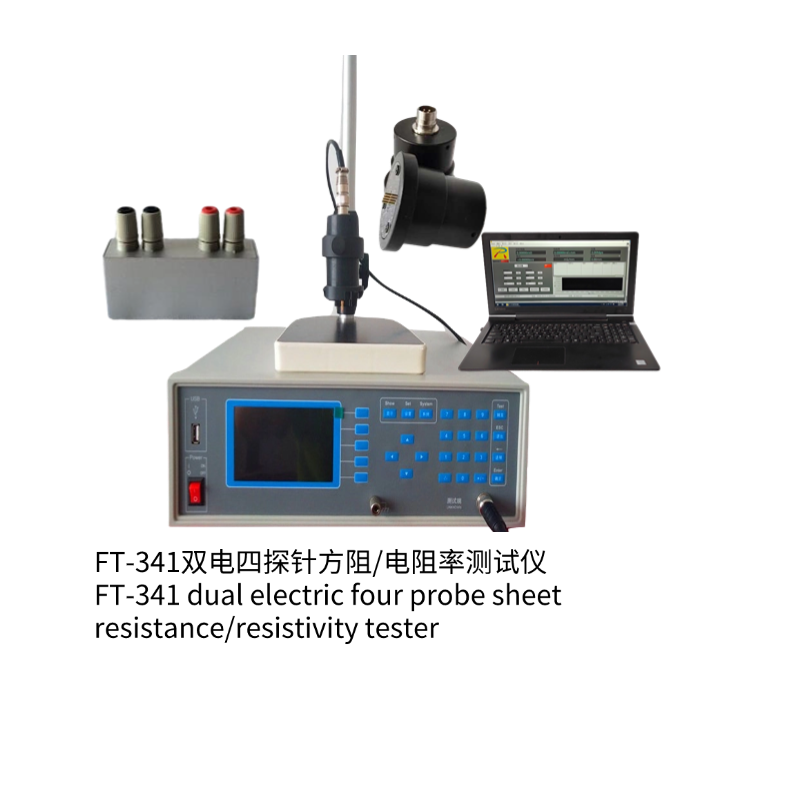

金屬材料電阻率測試儀

1.電阻率：2×10^-8—20kΩ·cm;

電阻：0.01μΩ—20kΩ；

2.電壓：量程： 2mV.20mV. 200mV.2V

分辨率： 0.1uV，1uV，10uV，100uV

量程誤差：2mV 檔: 0.1%讀數+ 6個字

20mV. 200mV. 2V檔： 0.1%讀數+ 2字

3.直流恒流源： 輸出： 100uA.1mA.10mA.100mA.1A.10A.

4.電阻分辯率：0.01μΩ

5.PC軟件操作顯示：直讀體積電阻率、質量電阻率、電導率、長度電阻、直流電阻比率、溫度、電流、電壓等數據.

6.電源交流AC 220±10% 50HZ
